Российский беспилотник Trail Cam — новый тип малозаметного шпиона

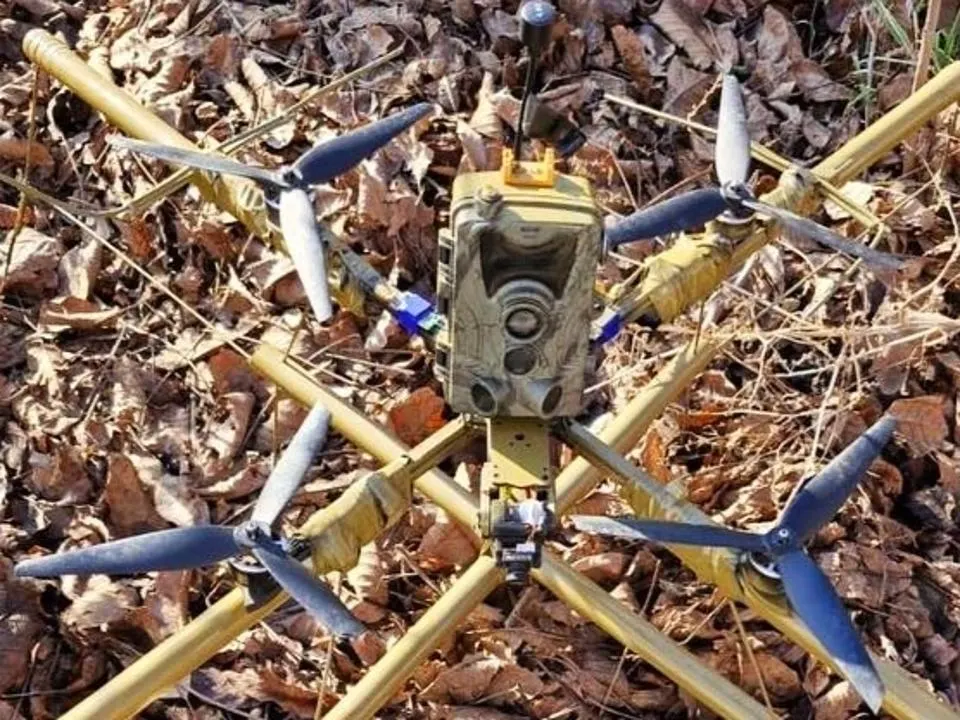

Этот российский беспилотник оснащен камерой слежения с поддержкой мобильного телефона для слежки за любым местоположением. Сергей Флэш через Telegram

На прошлой неделе украинский аналитик Сергей «Флэш» Бескрестов поделился снимками нового любопытного российского устройства: FPV-дрона, несущего фотоловушку и установленного на бамбуковой раме. «Флэш», чьи подробные технические знания принесли ему более 100 000 подписчиков, был искусен в освещении важных новых разработок.

Дрон с камерой слежения выглядит странно, но эта комбинация может располагаться рядом с трассой и тайно отправлять видео с каждого транспортного средства, которое проезжает мимо в течение нескольких недель. Собранный из дешевых коммерческих компонентов, он представляет собой своего рода эффективного, скрытного шпиона, о котором раньше мечтали американские войска.

Предыстория наземных датчиков: Igloo White

Оставленные без присмотра наземные датчики или UGS восходят к 1960-м годам, когда США пытались остановить движение по тропе Хо Ши Мина, ключевому маршруту снабжения для Вьетконга. Сейсмические, магнитные и акустические датчики 1960-х годов, которые были способны обнаруживать близлежащие движения транспортных средств, но технологии для видеоустройства не существовало. Тысячи датчиков, каждый размером со столб забора, были сброшены в рамках программы «Igloo White » с F-4 Phantom, вертолетов CH-3 и других летательных аппаратов.

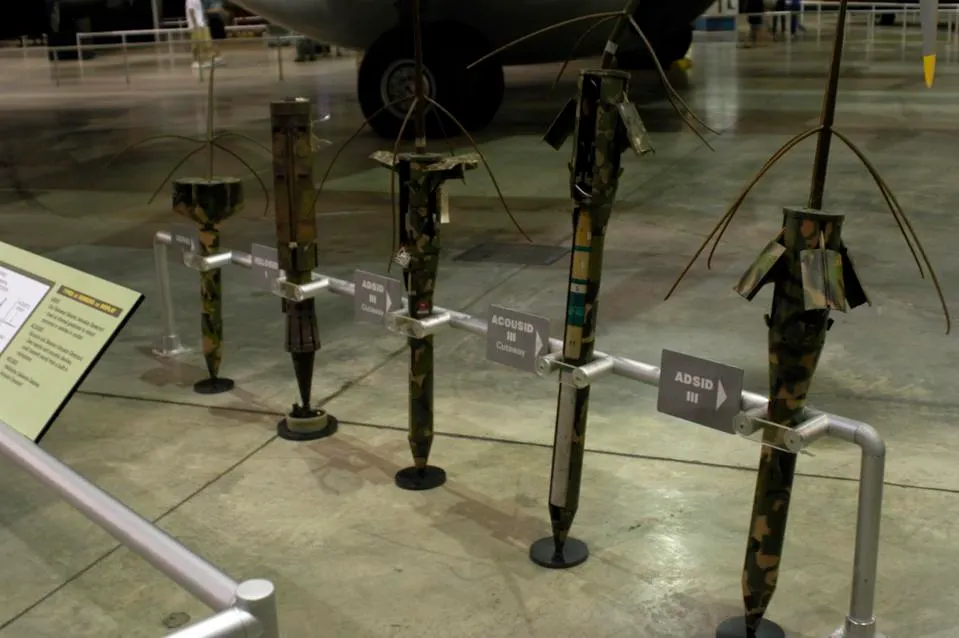

Сбрасываемые с воздуха датчики Igloo White использовались в конфликте  во Вьетнаме ВВС США

Датчики либо подвешивались в навесе, либо встраивались в землю в зависимости от типа. Около 80% работали после приземления и имели срок службы батареи до нескольких недель. Датчики связывались со специально оборудованными самолетами, кружащими над головой. Улавливая последовательные сигналы по мере того, как транспортное средство проходит через ряд датчиков.

Самолет передавал данные в центр обработки данных площадью 20 000 квадратных футов (1 858 м2) в Таиланде с помощью современных компьютеров IBM 360/Model 65, которые также используются НАСА. Аналитики точно определяли местоположение, скорость и направление движения транспортных средств, а также вызывали авиаудары, чтобы поразить их.

Ударные самолеты прилетали через три-пять минут после контакта. Пилот так и не увидел цель; Они просто пролетали над районом цели, и компьютер самолета автоматически сбрасывал бомбы над точкой, которой, по расчетам, цель должна была достичь с известной скоростью.

«Основным недостатком всех наземных датчиков было то, что ни один из них не мог видеть цель или передавать атакующему самолету точные местоположения вплоть до момента сброса бомбы», — говорится в одном из отчетов. «Чтобы преодолеть этот недостаток, большое количество бомб было сброшено на каждую предполагаемую координату».

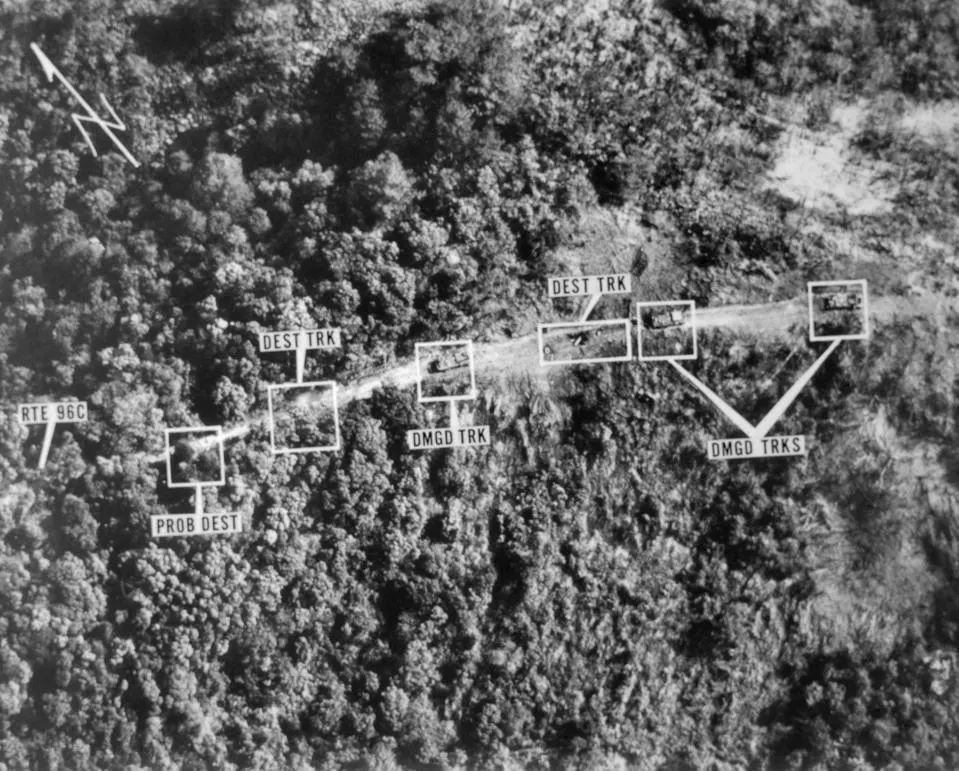

Повреждены и уничтожены грузовики на Тропе Хо Ши Мина, многие из которых были поражены благодаря датчикам Igloo White. Архив Беттманна

Igloo White стоил миллиард долларов в год и преподносился как триумф технологической войны. Его реальная эффективность была ограничена. Доверие к программе было подорвано, когда ВВС заявили, что уничтожили больше грузовиков, чем было у северовьетнамцев. А вооружение, в том числе артиллерия и танки, все еще поступали во Вьетконг.

Даже при огромном объеме поддержки доступные датчики просто не могли предоставить необходимую информацию. Современные военные датчики гораздо более совершенны, и теперь коммерческий мир догоняет их, если не обгоняет.

Революция Trail Cam

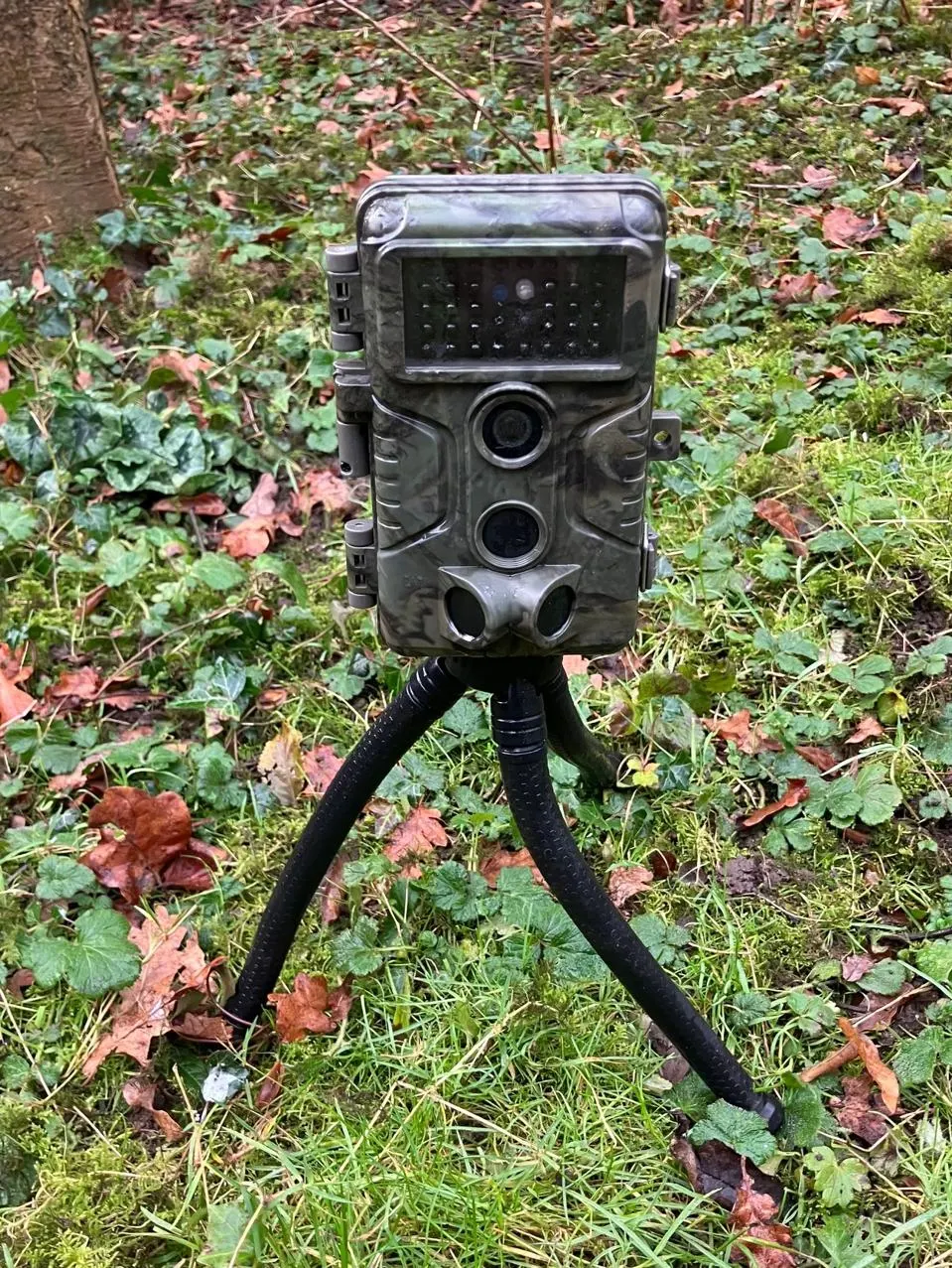

Потребительская камера для слежения. Крепление на штатив обеспечивает высоту, позволяющую видеть поверх травы и других помех. Дэвид Хэмблинг

Современные камеры слежения начали появляться в 1980-х годах с появлением датчиков движения, которые могли приводить в действие затвор камеры. Это были пленочные камеры, но они предоставляли охотникам и исследователям возможность точно видеть, какие животные используют тропу и когда. Вскоре за ними последовали инфракрасные версии для ночного видения. Это дало беспрецедентную возможность увидеть, какие дикие животные используют данную территорию.

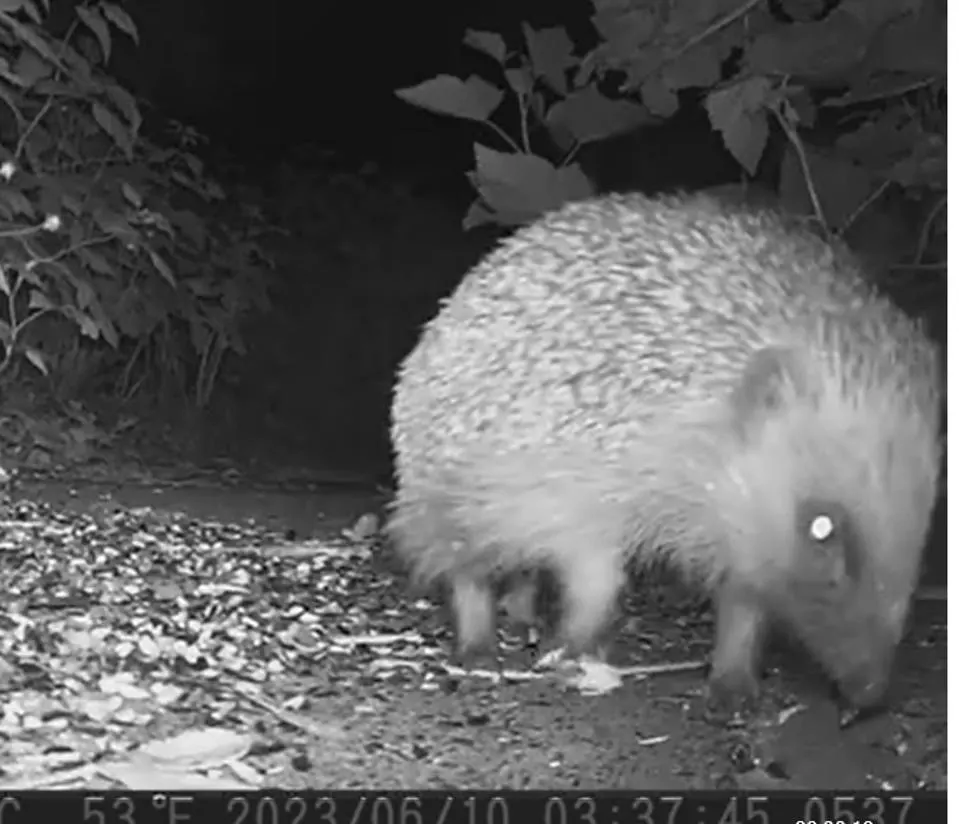

Камеры слежения с инфракрасной подсветкой позволяют отслеживать ночных животных, таких как этот еж. Дэвид Хэмблинг

Цифровые камеры преобразовали систему слежения, храня тысячи изображений, а также видеоклипы. Вскоре они были оснащены Wi-Fi, а к 2007 году камеры могли отправлять данные по сотовой сети. Затраты резко упали; менее чем за 200 долларов вы можете получить камеру, которая будет снимать фотографии и видео днем и ночью и отправлять их прямо вам. Они являются отличными гаджетами для того, чтобы узнать, какие дикие животные бродят по вашему заднему двору.

И точно так же, как дешевый дрон с камерой, который может видеть за холмом или за углом, становится полезным военным инструментом, так и камера слежения с поддержкой мобильного телефона.

Модемы сотовых телефонов уже использовались в российских беспилотниках, в частности в некоторых недавних Shahed, которые используют украинские SIMS. Вероятно, они используются для отправки данных о местоположении, чтобы операторы знали, какие беспилотники пройдут и какие подходы защищены; в некоторых случаях они также могут отправлять изображения целей.

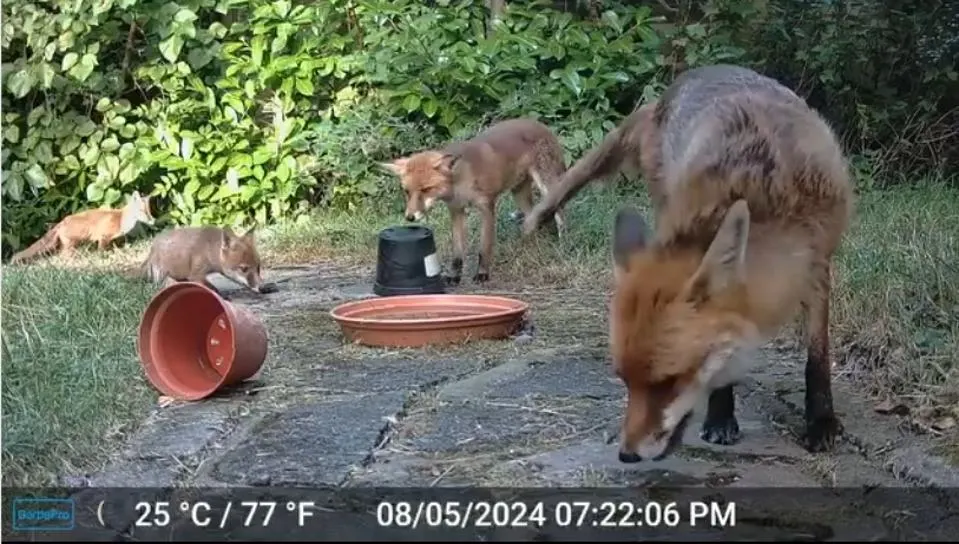

Потребительские камеры слежения делают более качественные изображения в дневное время, но ночная возможность может быть более полезной. Дэвид Хэмблинг

Сергей Флэш отмечает, что на дроне Trail Cam антенна не была подключена, поэтому устройство могло не работать. Он также говорит, что бамбуковая конструкция вызывает недоумение; она могла быть предназначена для того, чтобы зацепиться за деревья, чтобы камера могла смотреть сверху вниз, или это может быть подставка, чтобы камера могла смотреть поверх травы или другой растительности. Trail Cams, устанавливаемые вручную, часто привязываются к стволам деревьев или столбам забора для возвышения.

В то время как в 1960-х годах для датчиков требовались самолеты-ретрансляторы и вычислительный центр, беспилотная камера использует существующую телефонную инфраструктуру. Можно было бы глушить все телефонные сигналы в зоне боевых действий, телефоны являются важным комплектом для войск с обеих сторон, и это может быть непрактично. Новые технологии, такие как блоки спутниковой связи Starlink, используемые обеими сторонами для беспилотных летательных аппаратов и других систем, быстро становятся более доступными и, вероятно, заменят сотовую связь, если она будет недоступна.

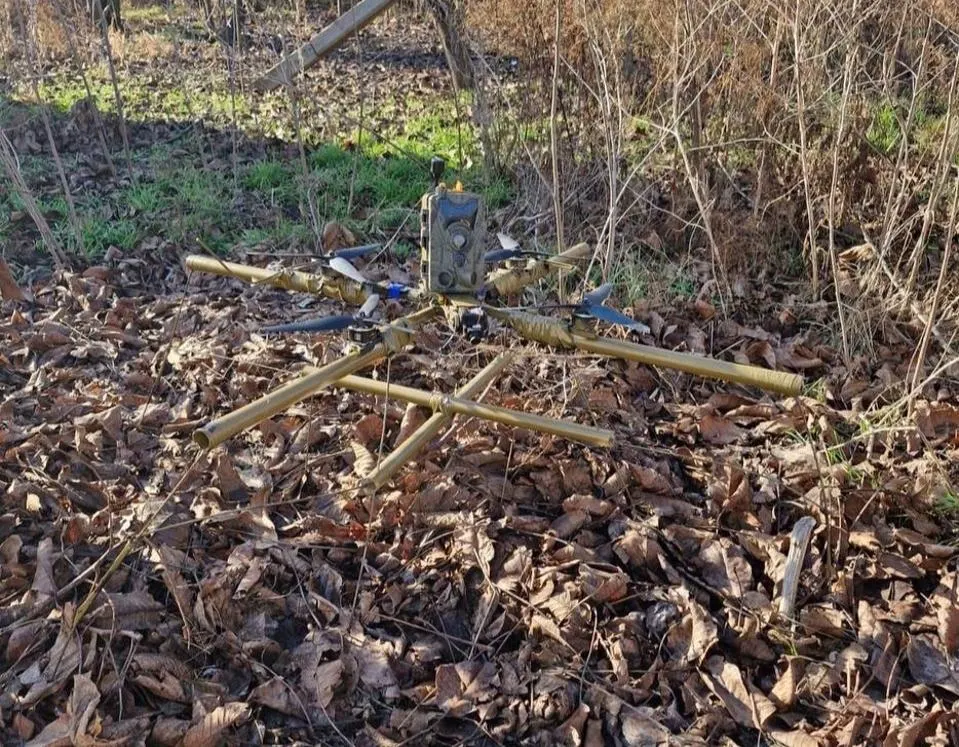

Полное изображение российского беспилотника Сергея Флэша в Telegram

Вместо того, чтобы давать приблизительные данные, как Igloo White, камера слежения дает картинку для точной идентификации и определения местоположения цели. Игровые камеры использовались для наблюдения за движением транспортных средств, поэтому немодифицированная камера, вероятно, будет эффективна. Обычно они работают на расстоянии до двадцати метров, но некоторые модели с большим запасом хода, как утверждается, достигают шестидесяти метров. Объективы, как правило, широкоугольные, поэтому они могут не улавливать много деталей на таком расстоянии. Система доставки с помощью дронов означает, что оператор может найти тропу или дорогу и соответствующим образом расположить датчик. При разумном размещении камера может легко отслеживать всю активность.

И хотя батареи дрона хватает всего на несколько часов, даже когда он неактивен, камеры рассчитаны на работу в течение нескольких недель. Некоторые из них оснащены солнечными батареями, которые работают бесконечно. В модели, показанной здесь, их нет, но даже день информации о передвижениях противника более чем оправдал бы низкую стоимость операции.

Камеры слежения идут на войну

Trail Cams можно использовать как датчики в Igloo White, чтобы вызывать атаки на логистические транспортные средства с помощью FPV-дронов. Они также могут быть размещены для наблюдения за последствиями применения мин, сброшенных с беспилотников, чтобы любые обездвиженные транспортные средства могли быть уничтожены, а участки минирования обновлены. Они могут отслеживать характер действий на позициях противника и отмечать количество прибывающих и уходящих, а также время ротации войск.

Или они могут быть использованы в оборонительных целях, размещены перед позицией для обнаружения приближения вражеских войск, пытающихся проникнуть.

Камеры слежения могут быть легко обнаружены и сняты – хотя риск появления мин-ловушек может сделать это сложным – но их можно быстро заменить.

Как и в случае с другими разработками – шипами, доставляемыми дронами, и огнеметными «дронами-драконами», которые поджигают лесопосадки с помощью термита – дрон с камерой слежения показывает, как воздушная мобильность, обеспечиваемая дронами, может быть объединена с другими технологиями для получения впечатляющих результатов.

Если Украина уже не использует аналогичные или более совершенные версии той же технологии, то в скором времени они это сделают.
