Экологичное школьное здание из дерева

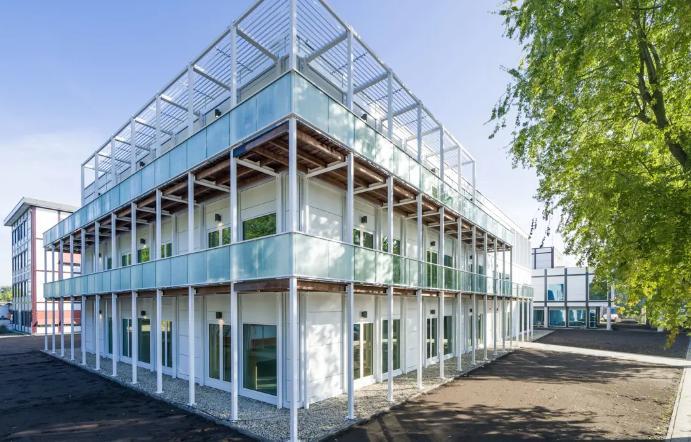

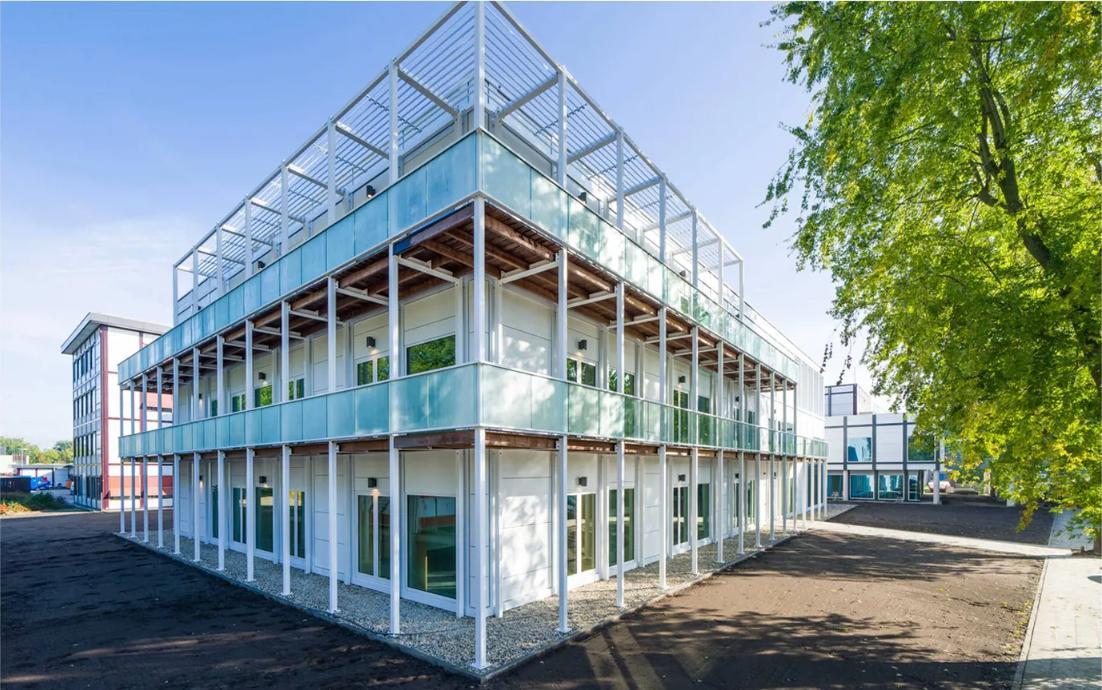

Рядом с больницей Нидж Смеллингхе построено новое деревянное здание. Он будет использоваться для профессиональной подготовки в области здравоохранения, страхования и устойчивого управления гостиничным бизнесом (SHM). Несущая конструкция и элементы пола полностью изготовлены из Kerto® LVL (клееного бруса). Здание спроектировано архитекторами VMEZ и построено Ван Вейненом Горредейком.

Керто-Рипа Элементы пола и крыши

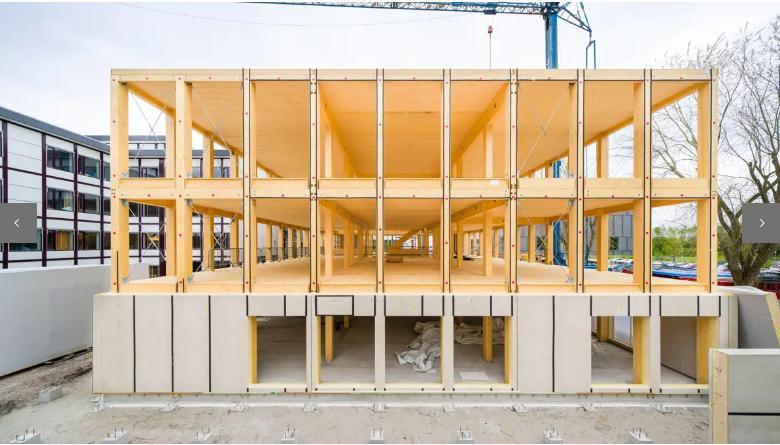

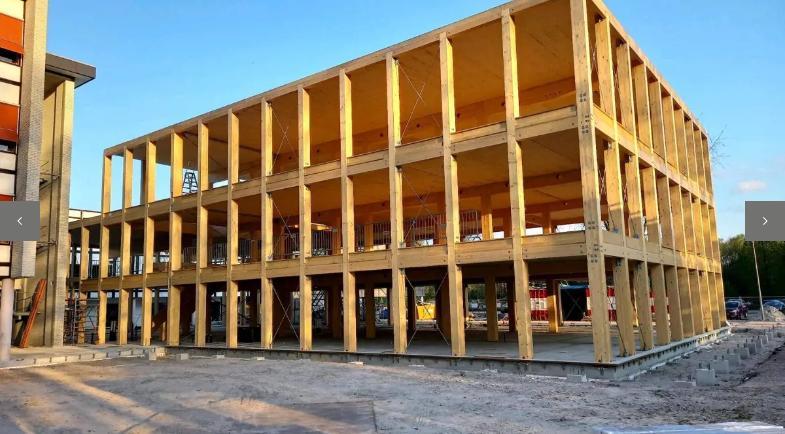

Трехэтажное здание имеет сетку 2,20 х 6,60 метра. Элементы крыши и перекрытия здания представляют собой так называемые коробчатые элементы Kerto-Ripa, где ребрами служат S-образные балки Kerto LVL, а верхние и нижние панели изготовлены из Q-панелей Kerto LVL. . Самый длинный пролет этажа составляет 6,5 метра, в зависимости от пролета верхние и нижние панели имеют толщину 27 или 39 мм, с опорными ребрами 45/69х300 мм. Элементы пола оснащены утеплителем Knauf Naturoll 0,32 толщиной 100 мм. Крыша и конструкция первого этажа соответствуют требованиям огнестойкости в течение 30 минут, а для второго этажа — 60 минут.

Де Гроот Врумсхоп предложил Керто использовать деревянные коробчатые элементы, чтобы устранить силы сдвига от элементов пола, учитывая финансовые последствия.

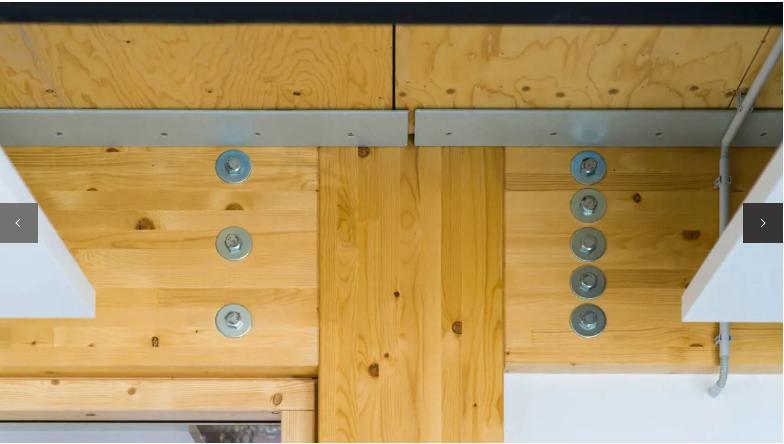

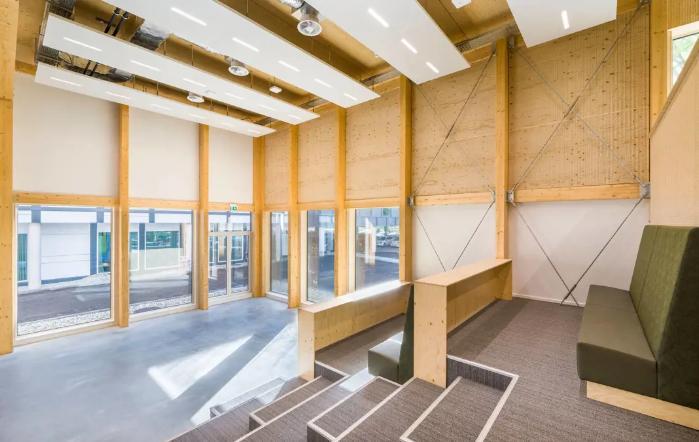

Архитектор специально хотел оставить конструкцию видимой. В результате деревянная конструкция стоек и балок, нижняя сторона элементов перекрытия Kerto LVL и стальные угловые кронштейны, используемые для поддержки элементов, остались открытыми. Компания De Groot Vroomshoop спроектировала, изготовила и собрала всю деревянную несущую конструкцию, включая деревянный пол и элементы крыши. Они участвовали в этом проекте еще на стадии проектирования.

Аудитория Трибьюн

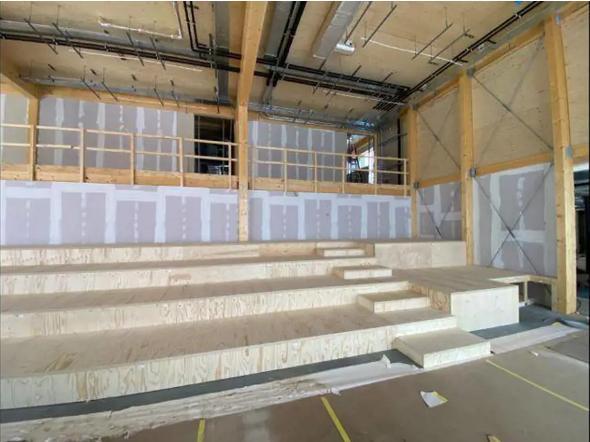

Зона сидения в зрительном зале общей площадью 100 м² также построена с использованием Kerto LVL. Ступени изготовлены из панелей Kerto LVL Q толщиной 39 мм, а основание построено из S-образных балок Kerto LVL. Герко из Харлингена спроектировал стенды, полностью изготовил их на станках с ЧПУ, а также позаботился об установке. Благодаря высокому уровню заводской сборки и большому опыту, прочная конструкция была реализована с минимальными сроками строительства.

Устойчивое развитие

Экологичность и цикличность были основополагающими факторами на этапах проектирования и строительства. Все строительные материалы спроектированы таким образом, чтобы их можно было легко разобрать и повторно использовать в будущем, что подтверждено паспортом материала Madaster. Отопление и охлаждение здания обеспечивается системой геотермального теплового насоса (GSHP), разработанной и установленной компанией Spie. Наличие 9000 солнечных панелей на крышах вырабатывает электроэнергию, что делает выбор экологически безопасным. Благодаря включению элементов Kerto-Ripa в эту гибридную деревянную конструкцию был использован высокоэффективный материал из древесины с удивительно низким выбросом CO₂. Около 165 м³ ели Kerto LVL и 110 м³ использовалась ламинированная древесина ели, хранящая ровно 200 тонн CO₂, согласно Калькулятору хранения углерода компании Metsä Wood. Kerto LVL, клееный брус премиум-класса, в 2,5 раза прочнее стандартных пиломатериалов, в 1,5 раза прочнее конструкционной фанеры, высокопрочный, жесткий, легкий и прочный. Сертифицирован PEFC, используется в различных строительных целях.

Элементы Керто-Рипа представляют собой конструктивно скрепленные полы и кровельные элементы на основе Kerto LVL, изготовленные в контролируемых условиях, что позволяет проводить структурные расчеты для распределения сил внутри элемента.
