0Когда смотришь на модель старинного фрегата, в глаза бросается система деревянных рёбер, которая держала всю конструкцию судна. Эти элементы таят в себе одну из самых интересных тайн кораблестроения тех времен.
Попробуйте ответить на вопрос – а как можно было с имеющимися технологиями погнуть дерево настолько изящно и одинаково, чтобы получился аккуратный и надёжный корабль? Именно тут и скрыт один из самых изощрённых инженерных секретов эпохи парусников.
Что такое шпангоут и почему он не балка
Шпангоут – это поперечное ребро корпуса корабля, которое идёт от киля вверх к бортам, задавая форму поперечного сечения судна. Представьте скелет кита. Позвоночник – это киль, а рёбра – шпангоуты.

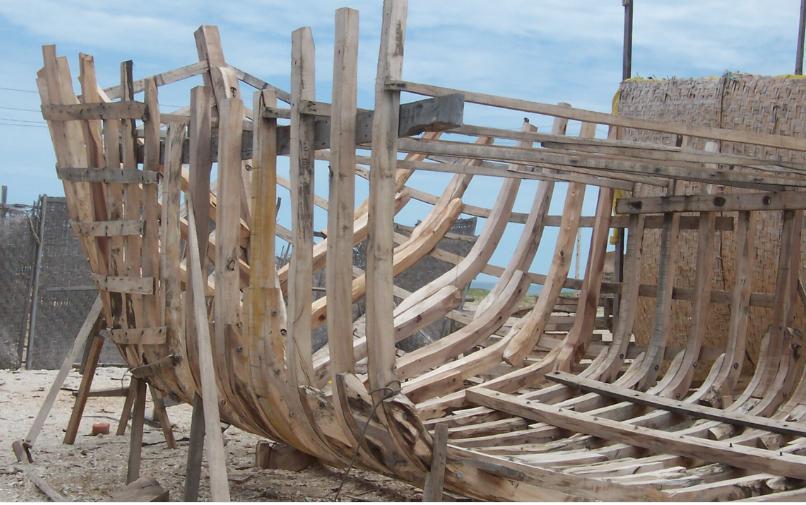

Вот эта часть.
Проблема была не в том, чтобы согнуть дерево. Проблема была в том, чтобы найти дерево, которое уже выросло нужной формы.
На небольших лодках шпангоут можно вырезать из единого куска дерева. Но на огромном фрегате высота борта достигала 8–10 метров, и никакое дерево такого размера попросту не существовало в природе.
Поэтому корабельные мастера пошли на хитрость. Ои собирали шпангоут из нескольких изогнутых деталей – футтоков. Футтоки укладывались внахлёст и скреплялись болтами, образуя монолитное ребро. Нижний футток назывался первым, следующий логично вторым, и так далее вплоть до топтимберса – верхнего завершения шпангоута. На крупных кораблях могло быть до четырёх-пяти футтоков в одном шпангоуте.
Проблема была не в том, чтобы согнуть дерево. Проблема была в том, чтобы найти дерево, которое уже выросло нужной формы.
Охота за кривыми деревьями
Изогнутая деталь, вырезанная из прямой балки – это всегда слабая деталь. Тут вам и анизотропия, и нарушение целостности структуры.
Когда вы пилите поперёк волокон, вы неизбежно перерезаете их, и именно в этих местах дерево будет трескаться под нагрузкой. Корабельные инженеры это прекрасно понимали задолго до того, как наука объяснила механику волокнистых материалов.
Решение было простым… и сложным. Нужно искать деревья, которые выросли уже в нужной форме. Тогда волокна древесины проходят непрерывно вдоль всей детали, повторяя её изгиб и такая деталь выдерживает нагрузку несравнимо лучше пиленой. Это тот же принцип, что использует природа в строении костей – волокна коллагена в кости идут точно по линиям основных механических напряжений.
Ищем самое убогое дерево
Поиск такого дерева не был простым. Например, в Англии XVIII века существовала целая государственная служба. Землемеры Королевского флота объезжали леса с деревянными шаблонами в руках (лекалами, снятыми с реальных корабельных чертежей). Найденное дерево с подходящим изгибом ветви или ствола немедленно помечалось широкой стрелой.
Идеальный материал для шпангоутов
Не всякое дерево годилось для поиска нужных изгибов. Главным материалом для шпангоутов флота служил южный живой дуб – вечнозелёный вид, произрастающий преимущественно вдоль атлантического побережья Северной Америки.
Это примерно такой дуб
Его особенность – он кривой. Ветви расходятся под самыми разными углами, часто образуя именно те кривые, которые нужны корабельному мастеру.
Помимо формы, живой дуб обладал исключительной прочностью и плотностью около 1100 кг/м³ (он тонет в воде). Его древесина настолько твёрдая, что камни на мелководье порой отскакивали от бортов, построенных из неё.
В Европе аналогичную роль играли кривые ветви обыкновенного дуба, ясеня и вяза. В Скандинавии высоко ценились корни и нижние части стволов сосны, где древесина особенно плотная и смолистая.
Два шпангоута из одной ветки
Среди всех приёмов корабельного дела один выделяется особой технологической изящностью. Когда мастер находил ветку нужного изгиба, её срезали с дерева и обрабатывали до требуемых размеров. Затем заготовку распиливали вдоль пополам.
В результате получались два зеркально симметричных элемента. Один для левого борта, другой для правого. Корабельщики называли их «гребнями». Поскольку оба шпангоута вышли из одного куска дерева с одинаковой структурой волокна, они имели абсолютно идентичные механические свойства. Это обеспечивало равномерный обвод корпуса и предсказуемое поведение корабля на курсе.
Технологии изгиба дерева в судостроении
Несмотря на предпочтение к естественно изогнутой древесине, задачи, где без гнутья было не обойтись, всё же возникали регулярно. Да и мы говорили про попытку создать достойное качество, что не всегда было возможно – иногда нужно было построить что-то быстро и чтобы оно плавало.
Но и в технологии с естественными изгибами гнуть дерево тоже приходилось. Прежде всего при укладке обшивки корпуса. Доски обшивки должны были плотно огибать шпангоуты, повторяя сложную трёхмерную кривизну корпуса.
Конструкция дерева

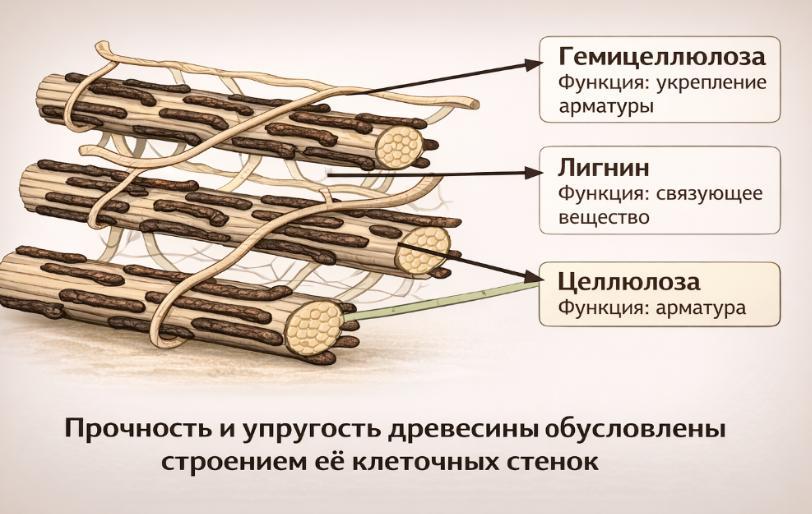

Исходили из того, что древесина – это натуральный полимерный композит. Про это тогда не знали с позиции теории, но находили всё экспериментально, просто фиксируя свойства. Целлюлозные волокна древесины скреплены матрицей лигнина и гемицеллюлозы.
При нагреве паром до 100 °C лигнин размягчается (переходит в термопластичное состояние), и волокна могут скользить относительно друг друга без разрыва. Когда дерево остывает, лигнин снова затвердевает, «запоминая» новую форму.
Критически важна влажность. Сухое дерево при резком изгибе трескается, тогда как при влажности 20–25 % оно способно выдержать значительный радиус кривизны. Именно поэтому мастера сначала замачивали заготовки в воде, а лишь потом подавали пар. Иногда использовали одно лишь вымачивание, но тогда требовалось большее время на изгиб.
Кризис корабельного дуба
Вот вы думаете, что парусники ушли по той причине, что технологии стали более совершенны. Это и так, и не так.
К концу XVIII – началу XIX века крупнейшие морские державы столкнулись с острейшей проблемой. Подходящий корабельный лес стремительно заканчивался. Строительство одного корабля требовало около 3000 – 4000 дубов возрастом 80 – 120 лет. Леса крупных морских держав вырубались быстрее, чем успевали вырасти новые деревья.
Британское Адмиралтейство было вынуждено импортировать лес из Балтики, Канады и американских колоний. Когда те же колонии стали независимыми США, ситуация обострилась настолько, что американцы начали целенаправленно разводить плантации живого дуба специально для нужд флота.
Именно дефицит качественного корабельного дерева ускорил переход к железному судостроению в середине XIX века. Первый полностью железный корабль был спущен на воду в 1860 году. Он поставил точку в трёхтысячелетней истории деревянного кораблестроения.
Кстати, принцип «ищи дерево, которое уже выросло нужной формы» – это, по существу, ранняя формулировка идеи биомиметики или использования форм, отработанных природой за миллионы лет эволюции, вместо того чтобы насиловать материал в угоду нужной геометрии.
